Abaco delle Altezze e degli Azimut

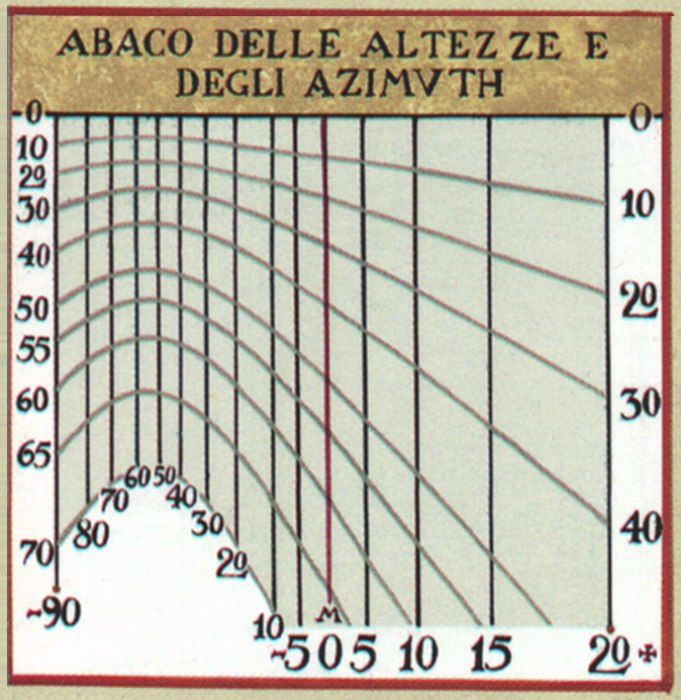

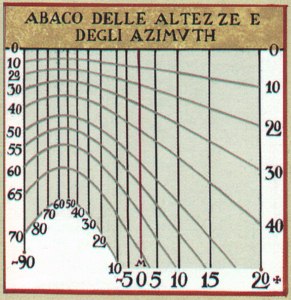

Il primo riquadro in alto sulla fascia laterale sinistra è detto abaco delle altezze e degli azimuth. Altezza e azimut sono due coordinate celesti di un particolare sistema di riferimento detto altazimutale.

L'altezza di un astro è l'angolo, contato in gradi da 0° a 90°, misurato a partire dall'orizzonte verso lo zenit. L'altezza del Sole varia costantemente durante l'anno, raggiungendo il massimo al solstizio d'estate ed il minimo al solstizio d'inverno.

L'azimut è l'angolo formato dal Sole con il punto cardinale Sud.
Si misura in senso orario da 0° a 360°.

L'apice del piccolo gnomone mostra costantemente questi valori. Numerate a intervalli di 10°, le linee parallele verticali mostrano l'azimut del Sole, o anche della Luna purché brilli sufficientemente. Questo valore sarà positivo se l'astro si troverà verso Est, negativo se verso ovest.

Le parabole che incrociano le linee azimutali sono dette curve di altezza. Il valore dell'altezza, misurato anche in questo caso a intervalli di 10°, è sempre positivo.
